给物理吸附数据装上“第一道防火墙”——匠成科仪闭合度定量分析功能全面解读

  在物理吸附测试中，您是否遇到过这样的情况：吸附等温线的吸附支和脱附支在较低压力处“分了家”，脱附曲线没有回到与吸附曲线重合？以往，研究者只能凭借经验“目视检查”闭合情况是否符合预期，没有定量数据，无法判断数据是否合格。

  匠成科仪的物理吸附仪系列，率先在行业内提供了闭合度（Closure）的定量数值，让研究者直接、直观地得到闭合度的量化指标，从而科学判断数据是否合格。

  闭合度绝不仅仅是一个辅助指标，它实际上是整个实验数据是否有效的“第一道防火墙”。

一、两大动力学测试模式，灵活适配不同研究需求

一、什么是闭合度？

  物理吸附等温线由吸附支和脱附支两条曲线组成。在理想情况下，对于纯粹的物理吸附（如氮气在惰性氧化物表面），吸附和脱附在极低压下是完全可逆的，两条曲线应回到同一个原点——即曲线闭合。

  然而在实际测试中，由于种种原因，两条曲线往往无法完美闭合。闭合度就是用来定量描述吸附-脱附等温线在低压端闭合程度的指标，以百分比（%）表示。闭合度越高，说明吸附支与脱附支在低压区的偏差越小，数据质量越高。

闭合度定义图释：

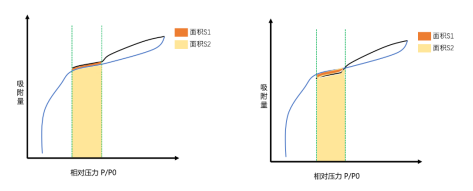

图1 闭合度定义图释

闭合度=S1/S2×100%

那么，究竟是什么导致了曲线不闭合？可能的原因包括：

· 材料本身：材料非刚性，在吸附过程中发生膨胀或结构变化；或材料与吸附质分子间作用力过强。

· 实验操作：样品脱气不彻底、仪器漏气、平衡时间不足或自由空间校正不准确等。

二、闭合度的三大核心用途

1. 检验“自由空间（死体积）”校正是否准确

这是闭合度指标重要的物理意义。在物理吸附测试中，低温液体的挥发将导致自由空间值在测试过程中发生变化，闭合度的大小，直接反映了仪器自由空间值校正和温度稳定性的精准度。如果闭合度差，说明仪器的测试精度和准确度不能符合需求。

2. 识别“不可逆吸附”或“化学吸附”的存在

对于纯粹的物理吸附，吸附和脱附在极低压下是完全可逆的，曲线应回到闭合状态。如果在低压力时，脱附量显著高于吸附量（闭合度正偏差），说明在吸附过程中，部分气体分子被样品不可逆地捕集了。这可能是因为材料表面存在极强的作用位点（如微孔中的强吸附势），或者发生了化学吸附/表面反应。

3. 验证“脱气时间”或“实验平衡时间”是否充分

在极低相对压力下，气体分子扩散极慢。如果实验软件设置的脱气时间或平衡时间过短，吸附点尚未达到真实平衡就记录了数据，而脱附点则经历了更长的等待时间，导致曲线不闭合。因此，闭合度偏差也作为实验参数优化的反馈信号——偏差超标，提示您必须延长低压段的平衡时间。

三、实用评判标准示例：您的数据属于哪个等级？

在实际操作中，您可以这样利用闭合度指标来判断数据质量：

闭合度＜95%时，请果断重测。用不合格的数据去计算比表面积和孔径分布，只会得到错误的结论。

注：以上闭合度范围评判标准仅为示例，您可以根据实际情况自由选择判定！

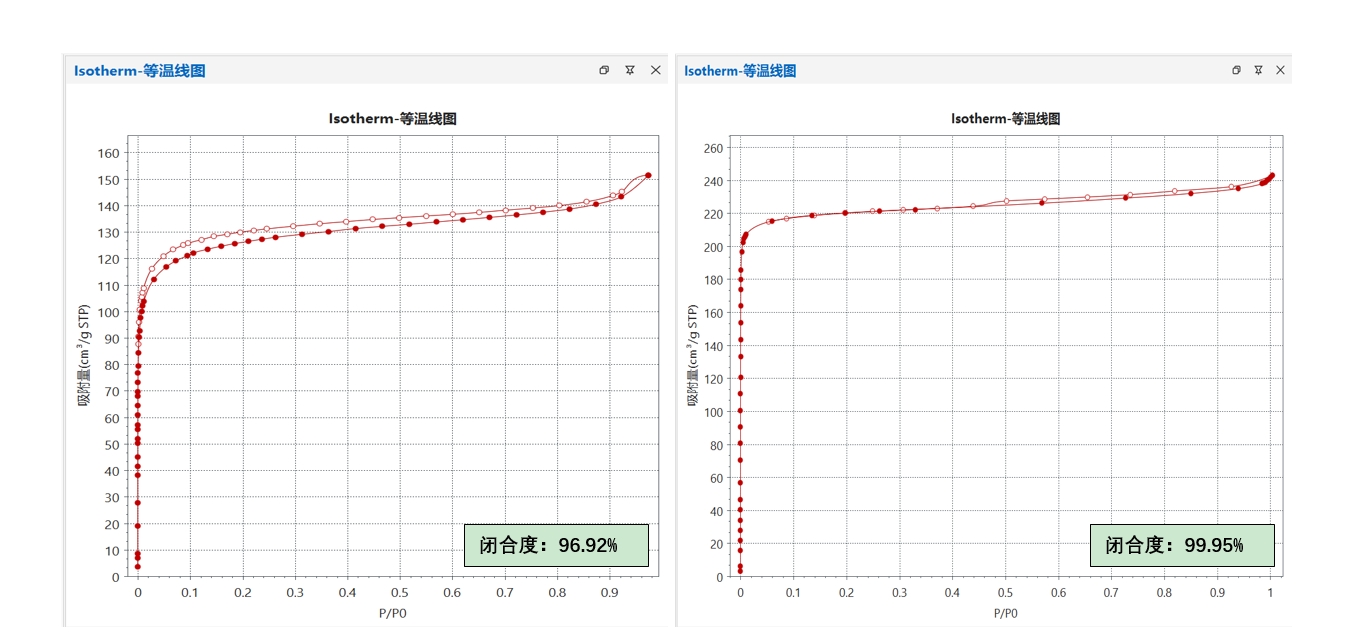

图2 某两组数据闭合度计算结果展示

四、匠成科仪物理吸附仪系列——让闭合度“看得见”

匠成科仪旗下物理吸附仪系列产品，均搭载了闭合度定量计算功能，让研究者告别“目视检查”的模糊判断，真正用数据说话。
