打破模型“孤岛”，还原全孔真相——匠成科仪MIC&MES系列多模型孔径分析功能全解析
在物理吸附测试中，孔径分布是理解多孔材料孔结构特征的核心数据。然而，面对一个同时含有微孔、介孔甚至大孔的复杂材料，您是否遇到过这样的困扰？
用HK模型分析微孔，得到一组孔径分布；用BJH模型分析介孔，又得到另一组孔径分布。两组数据各自独立，无法将全范围孔径分布图完整呈现，材料的全孔径面貌“支离破碎”。
更麻烦的是，同一个样品可能在不同时间段分别进行了微孔段和介孔段的测试，或者用二氧化碳测试了微孔、用氮气或氩气测试了介孔，那如何将多次、多模型的数据综合起来，呈现一张完整的全孔径分布图，一直是困扰研究者的难题。
匠成科仪的MIC及MES系列物理吸附仪，搭载专业的SorpSight软件，不仅具备常规分析模型的孔径分布计算能力，更率先开发了多模型孔径分析功能——让您自由组合不同分析模型的数据结果，实现材料微孔、介孔乃至大孔的全段孔径合并分析，让复杂孔材料的精细表征成为可能。
一、为什么单一模型无法“通吃”全孔径？
不同的孔径分析模型各有其适用范围和局限性：
· HK模型：适用于狭缝状微孔材料（如活性炭、粘土等）的微孔孔径分布分析，但对介孔段的数据无法计算。
· SF模型：适用于圆柱状微孔材料（如沸石分子筛等）的微孔孔径分布分析。
· BJH模型：是介孔分析最常用的经典方法，基于毛细管凝聚理论，但在4nm以下会产生高达20%的误差，在10nm以下会低估孔径。
· DH模型：同样适用于介孔分析，基于圆柱孔模型。
这些经典的热力学分析方法，无法将微孔和介孔用同一种方法统一起来。一个材料若既含有微孔又含有介孔，就至少需要两个不同的方法从吸附等温线上获得孔径分布图-——而这两张图如何“合二为一”，传统软件往往无能为力。
二、SorpSight软件：多模型孔径合并，一张图看全孔
匠成科仪的MIC及MES系列物理吸附仪搭载的SorpSight软件，打破了传统分析软件的“模型孤岛”。它允许用户将不同分析模型（HK、SF、BJH、DH等）计算得到的孔径分布数据进行合并，呈现在同一张全孔径分布图上，真正实现从微孔到介孔乃至大孔的无缝覆盖。
来看一个真实案例——某活性炭材料的多模型孔径合并分析：
第一步：HK模型分析微孔段
图1显示，该活性炭材料的HK微孔孔径分布图显示，其峰值孔径为0.64 nm——这是一个典型的微孔特征。
图1 某活性炭材料HK微孔孔径分布图
第二步：BJH模型分析介孔段

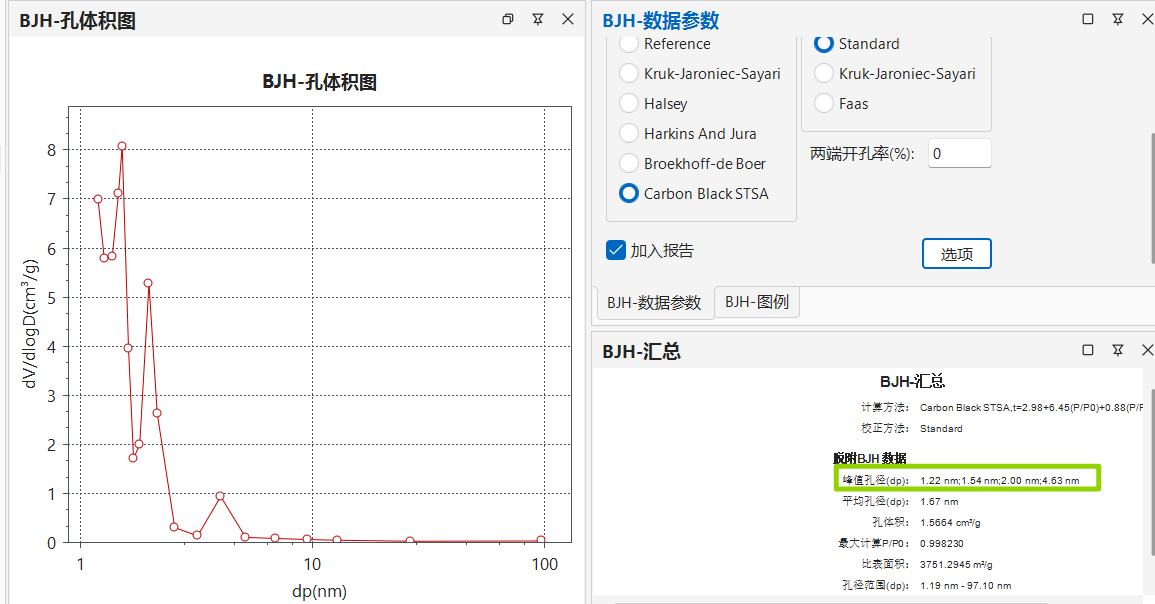

图2显示，该活性炭材料的BJH介孔孔径分布图显示，其在小于1.22nm的孔径并未分析完全，且具有峰值孔径分别为1.54 nm、2.00 nm、4.63 nm的孔——说明该材料在介孔区域同样具有丰富的孔结构。
图2 该活性炭材料BJH介孔孔径分布图
第三步：多模型孔径合并——全孔一目了然
通过SorpSight软件的多模型孔径合并功能，将HK模型（微孔段）和BJH模型（介孔段）的数据合并到同一张孔径分布图上：

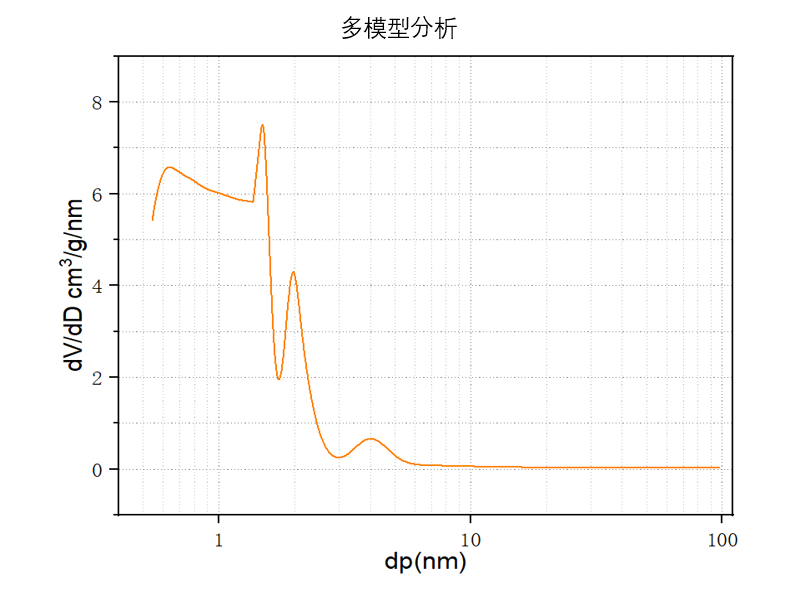

图3 使用多模型孔径分析该活性炭材料全孔径分布图
现在，您可以在一张图上同时看到：
· 微孔区（<2 nm）：峰值孔径0.64 nm
· 介孔区（2-50 nm）：峰值孔径1.54 nm、2.00 nm、4.63 nm
材料的全孔径面貌，一目了然。
三、不止于HK+BJH，灵活组合无限可能
需要特别说明的是，以上仅以HK和BJH模型的组合为例进行示意。SorpSight软件在实现多模型孔径合并功能时，不仅仅局限于这两种模型的组合：
· 您可以自由选择更多种分析模型进行组合（SF、DH、DFT/NLDFT/QSDFT等）
· 可以合并更多组数据结果（不同测试气体、不同测试批次）
· 可以灵活调整各模型的孔径区间边界，实现精准合并
无论是用二氧化碳测试微孔、用氮气或者氩气测试介孔；还是用不同时间段的测试数据；亦或是不同相对压力测试范围的数据，SorpSight软件都能将它们无缝合并为一张完整的全孔径分布图。

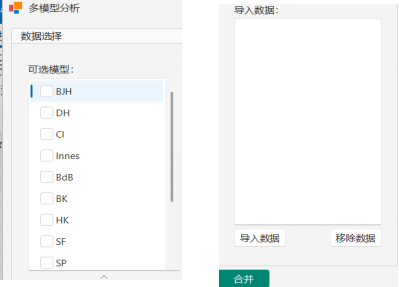

图4 SorpSight软件多模型分析界面图
对于多级孔材料（同时含有微孔、介孔甚至大孔的分子筛、MOFs/COFs、多孔碳、催化剂等），这一功能尤为关键,它让研究者能够在一张图上看到材料从纳米到微米尺度的完整孔结构分布。
四、为什么全孔径合并分析如此重要？
· 多级孔催化剂：微孔提供高比表面积和活性位，介孔提供快速传质通道，大孔保障宏观扩散。三者协同作用，缺一不可。只有在一张全孔径分布图上，才能直观评估各级孔的贡献比例。
· 活性炭/多孔碳材料：孔径分布从微孔一直延伸至介孔是常态，单一模型无法全面表征。
· 分子筛/沸石：微孔孔径分布（SF模型）与晶间介孔（BJH模型）需要合并分析才能全面评价。
· MOFs/COFs材料：柔性孔结构在不同条件下的孔径演变，需要跨模型、跨批次数据的综合对比。
MIC及MES系列物理吸附仪的多模型孔径合并分析功能，让研究者从“分段看孔”升级到“全景看孔”，真正实现复杂孔材料的多尺度、全范围定量表征。
推荐文章
-

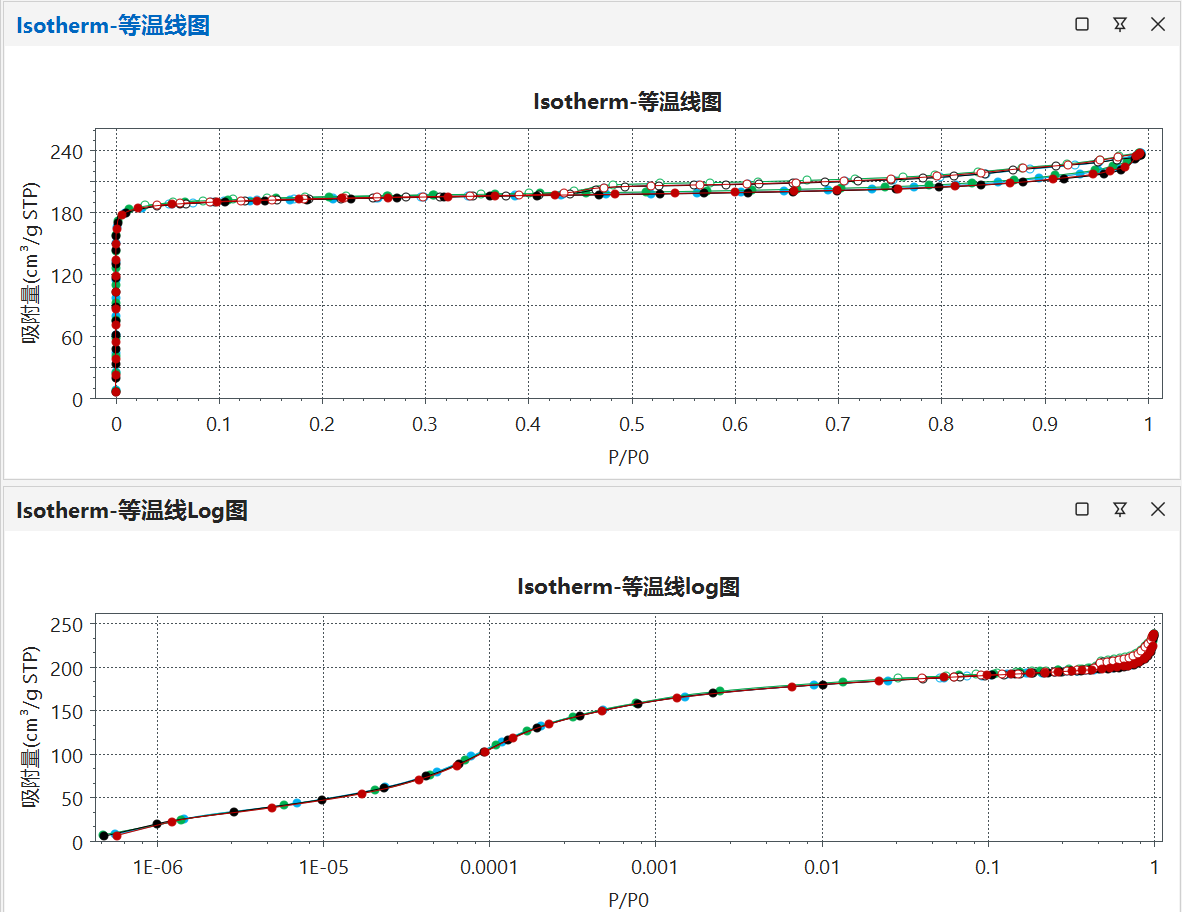

在物理吸附测试中，数据的重复性与准确度是衡量仪器性能的核心标尺。尤其是多站物理吸附仪，各分析站之间能否获得一致的结果，直接决定了高通量测试的可信度。 近期，匠成科仪物理吸附仪，对HY分子筛样品进行了四站同步测试。结果如何？让我们用数据说话。 一、测试背景 HY分子筛是一种典型的微孔-介孔多级孔材料，广泛应用于催化裂化、吸附分离等领域。其比表面积、孔径分布、微孔体积及总孔体积和是评价材料性能的关键指标。本次测试采用四站同时运行，旨在验证仪器各站之间的数据一致性。 二、等温线重复性：四条曲线几乎重合 （图1 四站等温线测试图） 从四站等温线测试图可以看出，四个分析站得到的氮气吸附-脱附等温线高度重合，无论吸附支还是脱附支，曲线走势和滞后环位置均保持一致。这直观地表明，四站在整个测试过程中对压力、温度和吸附量的控制具有极好的同步性。 三、比表面积重复性：四站偏差小于0.6% 测试站 比表面积（m²/g） St1 786.3281 St2 781.8611 St3 782.2105 St4 785.3219 表1 四站比表... -

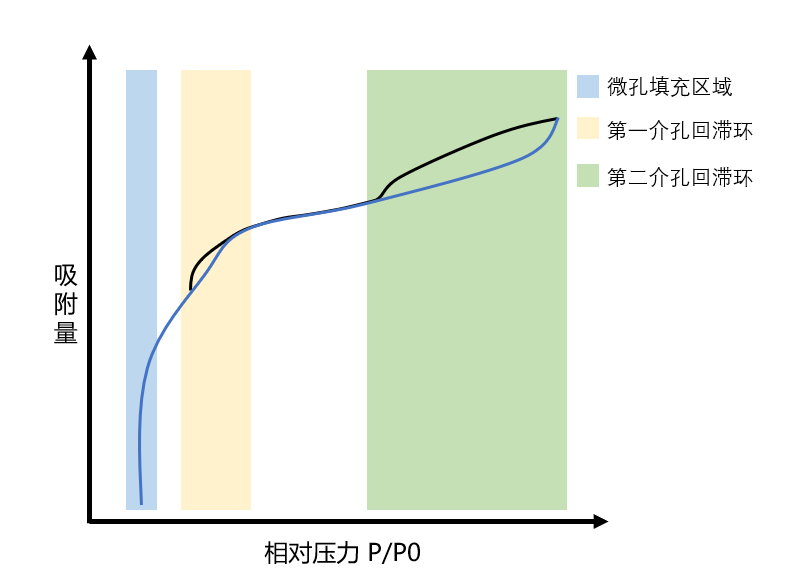

在传统物理吸附测试中，我们习惯获取比表面积、总孔体积和常规孔径分布曲线。但对于多级孔材料（如同时含有微孔、介孔甚至大孔的分子筛、MOFs/COFs、多孔碳等）或柔性孔材料（孔道结构随外界刺激发生变化），这些常规指标远远不够——计算指定孔径范围下的孔体积或孔面积占比，才是揭示材料复杂孔结构特征的“金钥匙”。 匠成科学仪器（上海）有限公司的MIC及MES系列物理吸附仪，搭载专业的SorpSight软件，不仅具备常规的孔径分布，比表面积和总孔体积计算能力，更率先实现了任意孔径范围内的孔体积/孔面积占比数据的计算，让复杂孔材料的精细表征成为可能。 一、常规仪器“看不到”的，我们看得清 常规物理吸附仪只能给出孔径分布图，面对具有多个特征孔的多级孔材料，往往无法给出具体的孔体积或面积占比定量数据。 如下图是某多级孔材料的物理吸附-脱附等温线示例图： 图1 某多级孔材料物理吸附等温线示例图 从图中可以清晰看到，该材料不仅具有明显的微孔孔径填充段，还同...
-

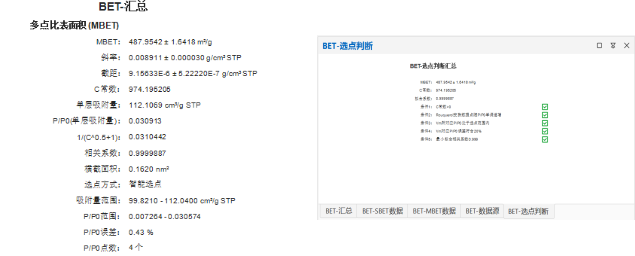

同一组物理吸附数据，不同实验室算出的多点BET（M-BET）面积竟可相差5倍！你的比表面积数据还可靠吗？ 一、一个被忽视的真相：BET计算比你想的更“主观” 比表面积是表征多孔材料最核心的指标之一。但你知道吗——从完全相同的吸附等温线出发，不同实验室计算出的BET面积可能天差地别。 2022年发表在《Advanced Materials》上的一项研究给出了令人震惊的证据：全球61个吸附领域专业实验室参与“循环比对”实验，对同一组已测量的吸附等温线进行BET计算。结果发现： · 对于MOF材料NU-1104，最高估值9341 m²/g，最低估值1757 m²/g——相差7584 m²/g，最高值是最低值的5倍以上; · 每条等温线至少产生300 m²/g以上的离散度; · 几乎没有任何两个实验室对同一条等温线给出完全一致的BET面积; · 问题出在哪里？选点！ 二、90%的人在用鲁克罗尔准则（Rouquerol criteria），但用对了吗？ 鲁克罗尔准则是...
